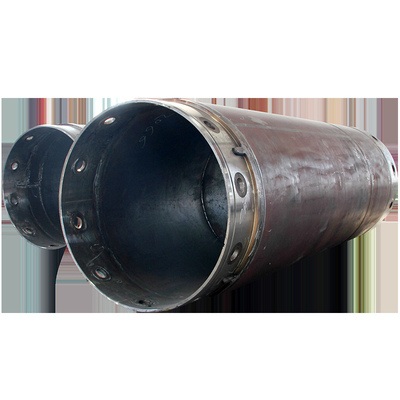

Çift cidarlı döner muhafazalı borular, özellikle teçhizat döner tahrikleri veya salınımları tarafından oluşturulan yüksek dönme ve dikey kuvvetleri iletmek için tasarlandıkları için evrensel olarak kullanılabilir.
Çift cidarlı muhafazaların kullanılması, aynı hizada bir sondaj dizisi sağlar.
Ağırlık azaltmanın önemli olduğu uygulamalar için tek cidarlı döner muhafazalı boru kullanılabilir.
Delme Çapı Aralığı: 620~2500mm
Duvar kalınlığı: 20~60mm

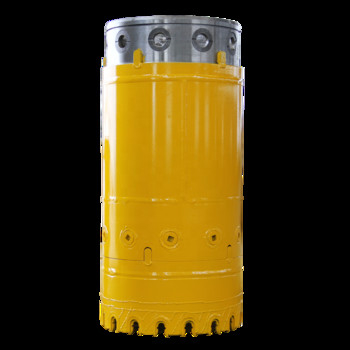

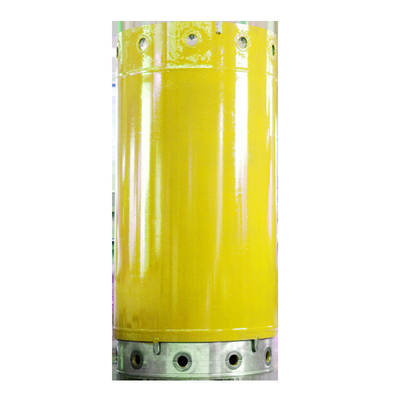

Çift Duvar Muhafaza Borusu 25CrMo Muhafaza Ortak Muhafaza Pabucu WS39 Diş Bauer Sondaj Rig Muhafazaları
1.Kaynak:Tam robot kaynağı, tozaltı kaynağı, dikişsiz
2. Gövde Ortak:Isıl işlem veya 25CrMo ile Q345B
3.Gövde Boru Malzemesi:Q345B
4.Boyut:Çeşitli boyutlar özelleştirilebilir
5.Bağlantı Sistemi:Bauer, Leffer ve diğer bağlantı sistemleri özelleştirilebilir
6. Eşleşen Sondaj Rig:Bauer, Soilmec, Mait, Casagrande, Liebherr, Sany ve diğer uluslararası marka sondaj kuleleri
7. Dikeylik: Gövde dikeyliği %2'den fazla değildir;
Ortak eliptiklik ±1mm içinde kontrol edilir.
8. Cıvata:Gövde cıvata bağlantısı, Alman standardı, Japon standardı, LEEFER (genellikle tam dönüş için kullanılır), Tayvan (ağır iş makinesi) ve müşteri gereksinimlerine göre diğer özelliklere sahiptir.
ÇİFT DUVAR KASA TEKNİK BİLGİLERİ
| çap | Uzunluk |
duvar kalın ness-1 |
duvar kalın ness-2 |
toplam kalın ness |
cıvata ADET |
|||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | A1 | A2 | T2 | cıvata |
| (mm) | Ağırlık (kg) Parça Numarası | (mm) | (mm) | (mm) | (Hayır) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 |
16
|
